薄膜穿刺试验机：在针尖的毫厘之下，丈量包材的“抗刺底线”
发布日期：2026-07-25 点击：15
薄膜穿刺试验机：在针尖的毫厘之下，丈量包材的“抗刺底线"
在软包装的世界里，最危险的敌人往往不是重压，也不是拉伸，而是一根细小的鱼刺、骨头尖、冰棱，或是运输途中不经意磕碰到的硬物。它们用极小的接触面积，集中巨大的压强，试图刺穿那层薄如蝉翼的PE膜、铝塑复合膜。
薄膜穿刺试验机就是站在包材背后的“防刺考官"。它不制造暴力冲击，而是用一根标准钢针，以恒定的速度和垂直的压力，缓缓刺向薄膜表面。在力值曲线的起伏中，它回答一个核心问题：这层膜，到底能不能扛住内容物或环境中的“尖锐一击"？
它是食品软包装、医药输液袋、锂电铝塑膜、土工防渗膜等行业不可huo缺的质量守门人，也是将“抗穿刺性"从模糊的感官经验转化为牛顿（N）级数据的翻译官。
一、它是什么？一台专注“点受力"的精密力学仪

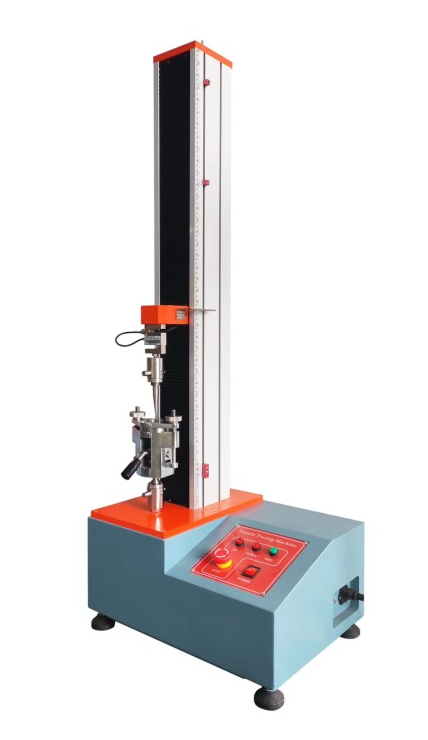

薄膜穿刺试验机本质上是一台针对柔性薄片材料优化的微力/通用材料试验机，核心任务是模拟尖锐物体对材料局部的穿透过程。
其典型结构包括：
- 高刚性主机与驱动：采用伺服电机配合精密滚珠丝杆，确保穿刺针以极低且恒定的速度（如50mm/min、100mm/min）垂直下压，杜绝手动或气动带来的冲击与速度波动。
- 高精度力值传感：配备量程合适的载荷传感器（如5N、50N、200N等），分辨率可达0.001N，实时捕捉针尖接触、压入、穿透薄膜瞬间的微小力值变化。
- 标准穿刺探针系统：
- 半球形针：zui常用，直径通常为1.0mm，顶端半球半径0.5mm（符合GB/T 10004、ASTM D4833等），模拟圆钝硬物。
- 锥形针：顶角30°或60°，jian端半径0.1mm~0.5mm（如ASTM F1306），模拟尖锐异物。
- 同心环形夹具：将薄膜试样平整固定，内孔直径通常为50mm或100mm，确保穿刺区域薄膜均匀受力、无夹持预张力、无褶皱。
- 数据与曲线系统：自动绘制力-位移（F-S）曲线，记录最大穿刺力、穿透位移及穿刺功（曲线下面积），评估材料吸收穿刺能量的能力。
二、它测的是什么？“刺不穿"背后的三个密码
穿刺测试输出的不仅是“多大劲刺穿"，更揭示了薄膜的力学行为与结构缺陷：
- 最大穿刺力（Peak Puncture Force, Fmax）：单位为N（牛顿）。指针尖穿透薄膜瞬间的最大阻力值，是zui常用的抗穿刺指标。食品复合膜通常要求几牛到几十牛不等（如含骨肉制品包装需≥15N）。
- 穿刺位移（Puncture Displacement）：从针尖接触薄膜到达到峰值力或穿透时的位移（mm）。反映薄膜的延展性与韧性。位移越大，说明材料在破裂前能发生更多塑性变形来耗散能量，越不容易“脆断"。
- 穿刺功（Puncture Energy）：力-位移曲线下的积分面积（单位：J或N·mm）。代表刺穿薄膜所需的总能量，综合考量了强度与韧性，对评估抗动态冲击更有意义。
典型曲线解读：
- 陡峭峰值+短位移：脆性材料（如未增韧的BOPP、某些铝箔复合膜），易突发破裂。
- 平缓上升+长位移：韧性材料（如PE、EVA、PA共挤膜），穿刺过程中伴随显著拉伸取向。
三、为什么它比“拉伸"更贴近真实破坏？
很多人会问：有了拉伸试验机，为什么还要穿刺？
- 受力模式不同：拉伸是面受力，应力分布相对均匀；穿刺是点/局部受力，应力高度集中。现实中包材破损多源于局部尖物（鱼刺、设备螺栓、石子），而非整体拉断。穿刺测试更能模拟这种应力集中失效。
- 各向异性影响：吹塑或流延薄膜存在分子取向（MD/TD），穿刺测试需分别沿机械方向（MD）与横向（TD）取样，往往TD抗穿刺性更弱，单一拉伸数据无法wan全替代。
- 多层复合效应：复合膜（如PET/AL/PE）各层模量差异大，穿刺能暴露层间结合在局部高压下的失效行为（如铝箔层脆裂、PE层延展）。
四、关键操作：平整、对中、洁净是数据的生命线
穿刺测试对细节极度敏感，任何偏差都会导致力值虚高或虚低：
- 试样制备与调节：
- 裁取100mm×100mm或φ100mm圆形试样，避开边缘不均匀区。
- 在23±2℃、50±5%RH下调节至少24小时（亲水性尼龙、EVOH需严控湿度）。
- 试样表面无折痕、无油污、无指纹（用镊子取放）。
- 夹具安装：
- 薄膜自然平铺于环形夹具，从中心向四周抚平，微绷但不拉伸。
- 均匀拧紧夹具，防止滑移又避免过度压伤边缘导致提前开裂。
- 确保穿刺区域无夹具压痕。
- 针尖对中与维护：
- 针尖必须对准夹具内孔几何中心（偏差≤0.5mm），偏斜会导致针尖碰壁或受力不均。
- 定期更换/检查针尖：用20~50倍放大镜检查半球是否磨损变钝。磨损针尖会“犁"而非“刺"，导致力值虚高。通常每测试100~200次或发现磨损即更换。
- 参数设定：
- 严格按标准设速度（常用50mm/min，GB/T 37841、ASTM D4833），速度过快会因粘弹性导致力值偏高。
- 选匹配量程传感器，避免大马拉小车损失精度。
五、遵循的主流标准
不同行业与区域对应不同方法，常见包括：
- GB/T 37841-2019《塑料薄膜和薄片 穿刺强度测定》：国内核心通用标准。
- GB/T 10004、GB/T 21302：包装用复合膜、袋的抗穿刺测试附录。
- ASTM D4833（土工膜/薄膜）、ASTM F1306（柔性阻隔材料慢速穿刺）、ASTM D5748（塑料薄膜）。
- ISO 12026、ISO 7765（关联落镖冲击）。
- YBB 0010系列（药包材复合膜穿刺）。
- GB/T 36363-2018（锂离子电池用聚烯烃隔膜，参数更严，针尖常更细）。
六、应用领域：从餐桌到工地的“防刺防线"
- 食品软包装：高温蒸煮袋、真空包装膜抗鱼刺/骨头穿刺，冷冻膜抗冰棱穿刺。
- 医药包装：输液袋、血液袋、胶塞的组合盖穿刺力与反复穿刺密封性。
- 锂电材料：铝塑膜、隔膜的穿刺强度，防止枝晶或装配毛刺刺破引发内短路。
- 土工与建筑：HDPE土工膜、防水卷材的耐草根穿刺、施工碎石穿刺测试。
- 防护与日化：医用手套、防护服抗针刺；洗发水袋、化妆品直立袋的运输抗刺。
- 农业：棚膜抗藤蔓硬节、支架穿刺。
结语
薄膜穿刺试验机，是一位冷静的“点压力解读者"。它用一根微米级精度的钢针，在毫厘之间压出了一条薄膜生与死的界限。它告诉我们：好的包材，不只看拉得多紧，更要看在尖锐命运刺来的那一刻，能不能咬牙扛住那几牛顿的痛。
